Наша фабрика је у могућности да производи трансформаторе који су у складу са различитим међународним стандардима као што су ИЕЦ, ИЕЕЕ, АНСИ, ЦСА, ЕН, итд.
Примена производа
Државна мрежа, саобраћај, урбана изградња, петрохемијска индустрија и друга места.
Наша услуга
24-часовна онлајн услуга
Мисија
Наша мисија је да ставимо људе на прво место, тежимо развоју кроз технологију, да се такмичимо за тржиште кроз квалитет и стварамо предности кроз бренд.
Стручни тим
Иавеи тим је састављен од стручњака и стручног знања, што нам помаже да брзо решимо проблеме купаца.
Глобал Бусинесс
До сада је наша опрема извезена у више региона као што су Јужна Америка, Северна Америка, Азија, Аустралија, Европа и Африка.
Повезани производ
Стандард: ИЕЦ60076 & СЕЦ
Називна фреквенција: 50 Хз/60 Хз
Веза и векторска група:Дин11*
Температура околине: 55 степени
Максимални пораст температуре: Горње уље 45 степени
Просечан намотај 50 степени
Тип хлађења: ОНАН
ХВ точење: искључено-измјењивач струјних кругова 5 позиција:± 2×2,5 * %
• До 240МВА
• Трансформатори за повећање{0}}генератора (обновљиви и нуклеарни)
• Трансформатори преносне мреже
• Дистрибутивни мали и средњи трансформатори
• Трансформатори, осим стандардних, такође се производе према захтеву купца.

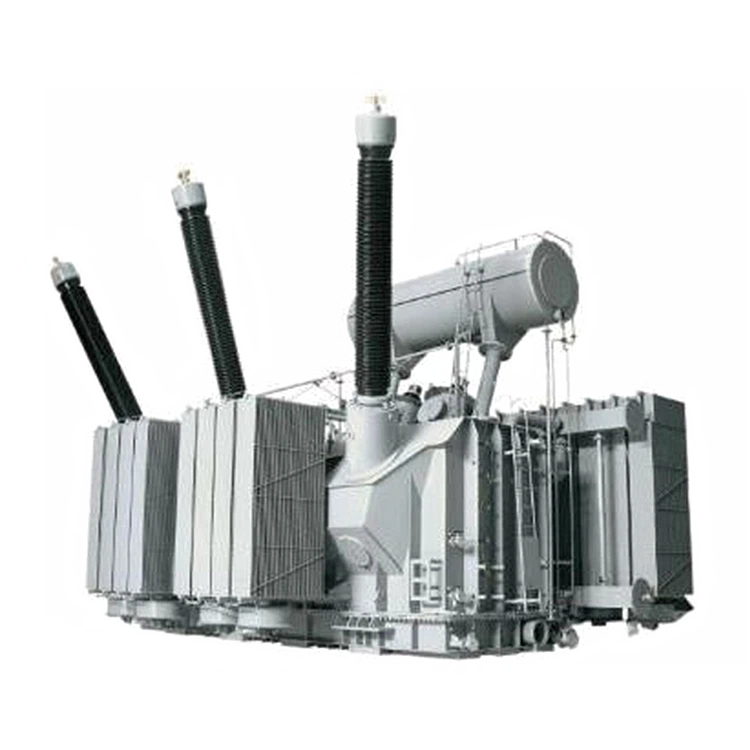

Енергетски трансформатори су електрични уређаји дизајнирани да преносе електричну енергију из једног кола у друго без промене фреквенције. Они функционишу на принципу електромагнетне индукције и неопходни су за пренос снаге између генератора и примарних дистрибутивних кола. Енергетски трансформатори подешавају нивое напона у дистрибутивним мрежама тако што повећавају или смањују напон.
Које су компоненте енергетских трансформатора?
Цоре Цомпонентс
Језгро трансформатора подржава намотаје и обезбеђује пут ниске релуктанције за магнетни флукс. Конструише се слагањем и ламинацијом танких челичних лимова, који су изоловани један од другог премазом. Да би се минимизирали губици вртложних струја и хистерезе, ови листови су обично дебљи мање од једног милиметра и имају садржај угљеника испод 0,1%. Вртложне струје се додатно смањују легирањем челика са силицијумом. Вертикални делови језгра који подржавају намотаје познати су као кракови, док се хоризонтални делови који повезују кракове називају јармовима.
Намотаји у енергетским трансформаторима
Намотаји трансформатора су састављени од бакарних или алуминијумских намотаја са одређеним бројем завоја. Бакар је генерално пожељнији због своје високе електричне проводљивости и дуктилности, који смањују количину потребног материјала за намотаје и олакшавају лакше омотавање око језгра.
Изолациони материјали
Изолациони материјали су неопходни за изоловање намотаја од језгра, између примарног и секундарног намотаја и између сваког завоја намотаја. Ови материјали штите трансформатор од потенцијалних оштећења. Идеални трансформаторски изолатори треба да поседују високу диелектричну чврстоћу, одличне механичке особине и способност да издрже високе температуре.
Изолациони материјали
Изолациони материјали су неопходни за изоловање намотаја од језгра, између примарног и секундарног намотаја и између сваког завоја намотаја. Ови материјали штите трансформатор од потенцијалних оштећења. Идеални трансформаторски изолатори треба да поседују високу диелектричну чврстоћу, одличне механичке особине и способност да издрже високе температуре.
Додирните Цхангер
Прекидачи су уређаји који се користе за регулисање излазног напона трансформатора подешавањем броја завоја у једном намотају. Ово подешавање мења однос окретања као одговор на различите улазне напоне и услове оптерећења. Када је трансформатор растерећен, излазни напон се повећава, док се смањује у условима оптерећења. Прекидачи се обично повезују на намотај високог{3}}напона (ХВ) да би се омогућила фина подешавања напона и смањили губици у језгру. Поред тога, пошто је струја у ВН намотају нижа, ова конфигурација помаже да се минимизира ризик од варничења и паљења трансформаторског уља.
Чауре у трансформаторима
Чауре су изолационе компоненте које олакшавају везу између струјних{0}}проводника електричне мреже и крајева намотаја трансформатора. Типично, изолација чаура је направљена од порцелана или епоксидне смоле. Ове чауре су постављене на спољашњост главног резервоара трансформатора.
Трансформер Танк
Резервоар трансформатора (или главни резервоар) садржи и штити језгро, намотаје и друге компоненте од спољашњег окружења. Служи као контејнер за трансформаторско уље. Израђује се од ваљаних челичних плоча или алуминијумских лимова.
Цонсерватор Цомпонент
Конзерватор је резервоар постављен изнад главног резервоара и чаура, који служи као резервоар за трансформаторско уље. Он снабдева уље у главни резервоар унутар трансформатора кроз цевовод. Конзерватор има флексибилну бешику која прихвата ширење и контракцију уља, обезбеђујући довољно простора за експанзију уља током високих температура околине. Испушта се у атмосферу како би управљао променама притиска, омогућавајући ваздуху да уђе или изађе док се уље шири и скупља.
Компонента за дисање
Одзрачник обезбеђује да се ваздух без влаге{0}}испоручује у конзерватор пропуштањем ваздуха кроз слој силика гела унутар цилиндричног контејнера. Силика гел служи као филтер за ваздух, контролише и смањује ниво влаге унутар конзерватора и главног резервоара. Одушник је повезан са конзерватором преко цевовода.
Систем за хлађење
Систем за хлађење је суштинска компонента трансформатора, без обзира на врсту изолационог материјала који се користи. Губици снаге у трансформаторима стварају топлоту, што повећава температуру намотаја и језгра. Као резултат, температура изолационог материјала такође расте. Без ефикасног система за хлађење, ове компоненте би могле бити оштећене или распаднуте услед дуготрајних високих температура. Системи за хлађење трансформатора обично укључују вентилаторе, радијаторе и расхладне цеви. Топлота се преноси природном и/или принудном конвекцијом и зрачењем.
Екплосион Вент
Експлозијски вентил је метална цев са дијафрагмом на свом отвореном крају, која се налази непосредно изнад резервоара конзерватора. Дизајниран је да ослобађа гасове, трансформаторско уље и вишак енергије током унутрашњих кварова, чиме се смањује опасан ниво притиска унутар трансформатора и спречава експлозије. Када унутрашњи кварови проузрокују пораст притиска на критичне нивое, вентил омогућава да се овај притисак испусти у атмосферу, што доводи до пуцања мембране при релативно ниском притиску како би се заштитио трансформатор.
Бухолц штафета
Бухолц релеј је уграђен у цевовод који повезује конзерватор и главни резервоар трансформатора. Он детектује кварове тако што детектује гасове који се емитују током таквих кварова и активира кола за искључење и аларм. Када релеј открије ове гасове, он покреће струјни круг, што заузврат узрокује да прекидач прекида струјни ток до примарног намотаја. Емитовани гасови се производе топлотом која настаје услед унутрашњих кварова.
Врсте енергетских трансформатора
Трансформатори-горе и{1}}ниже:Ови трансформатори се користе за повећање или смањење напона напајања наизменичном струјом. Постепени{1}}трансформатор има више намотаја у секундарном намотају него у примарном намотају, док-ниже трансформатор има мање завоја у секундарном намотају него у примарном.
Једнофазни{0}}и трофазни-трансформатори:Ови трансформатори се користе за руковање једно-фазним или трофазним-фазним напајањем наизменичном струјом. Једно-фазни трансформатор има један примарни намотај и један секундарни намотај, док тро-фазни трансформатор има три примарна намотаја и три секундарна намотаја који су повезани у конфигурацији звезда или трокут.
Два-намотаја и аутотрансформатори:Ови трансформатори имају или два одвојена намотаја или један заједнички намотај за примарна и секундарна кола. Трансформатор са два-намотаја се користи када је однос напона већи од 2, док се аутотрансформатор користи када је однос напона мањи од .
Разводни и енергетски трансформатори:Ови трансформатори се користе за различите намене у мрежи електроенергетског система. Дистрибутивни трансформатор се користи за снижавање напона за дистрибуцију домаћим или комерцијалним корисницима. Има добру регулацију напона и већину времена ради при пуном или скоро пуном оптерећењу. Енергетски трансформатор се користи за повећање или смањење напона за пренос између производних станица и подстаница. Има лошу регулацију напона и ради при променљивим оптерећењима у зависности од потражње.
Инструмент трансформатори:Ови трансформатори се користе за мерење високих напона и струја у колу тако што их спуштају на ниже вредности које се могу мерити конвенционалним инструментима. Они укључују струјне трансформаторе (ЦТ) и потенцијалне трансформаторе (ПТ).
Трансформатори-уљно хлађени и суви{1}}:Ови трансформатори се разликују по методама хлађења. Трансформатори-хлађени уљем користе минерално уље као расхладни медијум који циркулише кроз радијаторе или измењиваче топлоте. Трансформатори сувог-типа користе ваздух као расхладни медијум који струји кроз вентилационе отворе или вентилаторе.
Трансформатори типа језгра и љуске:Ови трансформатори се разликују по облику језгра и распореду намотаја. Трансформатор типа -језгра има правоугаоно језгро са два вертикална крака и хоризонталним јармом. Намотаји су цилиндрични и концентрични и постављени су на оба крака. Трансформатор типа шкољке{4}} има централни крак и два спољна крака који чине шкољку око намотаја. Намотаји су у сендвичу између удова и имају више слојева.
Спољни наспрам унутрашњих трансформатора:Спољни трансформатори, дизајнирани за тешке услове, хлађени су{0}}уљем и смештени су у металне резервоаре. Насупрот томе, унутрашњи трансформатори раде у контролисаним окружењима и обично су сувог-типа, затворени у металне ормаре.
Кроз примарни намотај пролази наизменична струја. Он успоставља променљиво магнетно поље око гвозденог језгра трансформатора. Ово се дешава због магнетног ефекта струјног тока.
Како се наизменични напон кружи, јачина магнетног поља унутар језгра се шири током једне половине циклуса и колабира назад током друге половине.
Овај непрекидно променљиви магнетни флукс прожима се из унутрашњег језгра и сече кроз секундарни намотај омотан око исте структуре гвозденог језгра.
Према Фарадејевом закону електромагнетне индукције, променљиво магнетно поље производи електромоторну силу (ЕМФ) у калемовима секундарног намотаја док флукс сече кроз њега.
Величина индуковане ЕМФ у секундару зависи од фактора као што су брзина промене флукса, број завоја у намотају и друге спецификације трансформатора.
Подешавањем броја завоја у два намотаја, индуковани напон у секундарном се може повећати или смањити у односу на примарни напон коришћењем односа обртаја трансформатора.
Овај трансформисани напон је тада доступан за даљи пренос или дистрибуцију енергије након проласка кроз изоловани секундарни намотај.
Примене енергетских трансформатора
Производња енергије:Енергетски трансформатори се користе за повећање напона који генеришу електране за пренос до подстаница.
Пренос снаге:Енергетски трансформатори се користе за повећање или смањење напона на различитим тачкама преносне мреже за ефикасно испоруку енергије.
Дистрибуција струје:Енергетски трансформатори се користе за снижавање напона за дистрибуцију домаћим или комерцијалним корисницима. Ради при променљивим оптерећењима у зависности од потражње и има добру регулацију напона.
Производња енергије:Енергетски трансформатори се користе за повећање напона електричне енергије коју генеришу електране пре него што се пошаље у мрежу. Ово смањује струју и губитке у линији током преноса.
Пренос снаге:Енергетски трансформатори се користе за повећање или смањење напона на различитим тачкама преносне мреже за ефикасно испоруку енергије. Они такође обезбеђују галванску изолацију и усклађивање импедансе између различитих кола.
Дистрибуција струје:Енергетски трансформатори се користе за снижавање напона за дистрибуцију различитим потрошачима. Они такође пружају више нивоа напона за различите примене, као што су осветљење, грејање, хлађење, комуникација итд.
Осветљење:Енергетски трансформатори се користе за обезбеђивање ниског напона и великих струја за системе осветљења, као што су флуоресцентне лампе, неонске рекламе итд.
Аудио системи:Трансформатори снаге се користе за изолацију и појачавање аудио сигнала у звучницима, појачалима, микрофонима итд.
Електронска опрема:Енергетски трансформатори се користе за обезбеђивање ниског напона и регулисаног напајања за електронске уређаје, као што су рачунари, телевизори, радио апарати итд.
